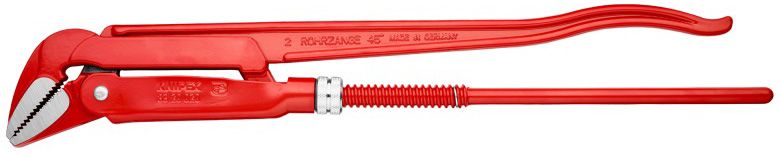

Hasák KNIPEX 45° 570 mm 8320020

Popis produktu

Rohový hasák 45° KNIPEX 570 mm 83 20 020 je ruční trubkový hasák švédského typu určený pro pevné uchopení a otáčení trubek, šroubení, matic a dalších odpovídajících součástí. Tato konkrétní varianta má celkovou délku 570 mm a rozsah upnutí až 70 mm. Charakteristickým prvkem konstrukce jsou čelisti zahnuté v úhlu 45°, které umožňují stabilní opření také při větším rozevření hasáku.

KNIPEX používá u modelu 83 20 020 plynule nastavitelný mechanismus se stavěcí maticí. Rozevření čelistí lze přizpůsobit rozměru konkrétní trubky, matice nebo šroubení v rámci pracovního rozsahu. Stavěcí matice je přitom zajištěna proti ztrátě, takže zůstává součástí mechanismu také během nastavování a používání nástroje.

Hasák pracuje se samosvorným účinkem. Po nastavení na odpovídající rozměr obrobku stačí tlak na rukojeť, aby se nástroj ve směru otáčení pevně zachytil. Při změně směru otáčení se hasák obrací, aby byl samosvorný princip zachován. Toto konstrukční řešení umožňuje přenášet sílu rukojetí přímo ve směru otáčení uchopené součásti.

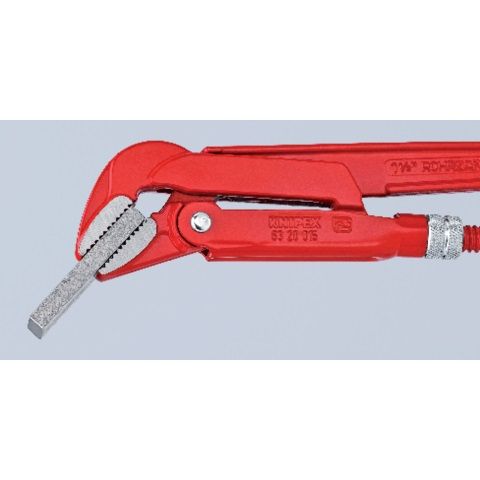

Čelisti zahnuté v úhlu 45°

Rohový hasák KNIPEX 83 20 020 používá čelisti zahnuté pod úhlem 45°. Výrobce toto konstrukční provedení označuje jako švédský tvar. Úhel čelistí umožňuje stabilní a paralelní opření o ploché části, šroubení a matice také při větším rozevření nástroje.

Upínací čelisti jsou opatřeny speciálně kalenými zuby. Ozubení je navíc indukčně kalené a výrobce u zubů upínacích čelistí uvádí tvrdost přibližně 56 HRC. Ozubené pracovní plochy zajišťují kontakt mezi hasákem a uchopeným materiálem při přenosu síly během utahování nebo povolování.

Rozsah upnutí až 70 mm

Varianta KNIPEX 83 20 020 nabízí rozsah upnutí 70 mm. Kapacita pro trubky činí maximálně Ø 70 mm / 2 3/4" a kapacita pro matice podle rozměru klíče dosahuje 70 mm. Díky tomu lze hasák použít pro odpovídající rozměry trubek, závitových spojů, šroubení a matic.

Nastavení pracovního rozsahu je plynulé. Pomocí rýhované stavěcí matice lze otevřít čelisti, nasadit nástroj na požadovanou součást a následně rozevření upravit podle jejího rozměru. Nástroj tak není omezen pouze na několik předem definovaných poloh nastavení.

Délka 570 mm pro přenos síly

Celková délka hasáku činí 570 mm. Dlouhé rukojeti vytvářejí páku potřebnou pro přenos síly přes hlavu nástroje na uchopenou trubku, matici nebo závitovou armaturu. Výrobce uvádí, že pákový účinek je patrný již při ovládání jednou rukou.

Konstrukce využívá dvojitou rukojeť profilu T. Rukojeti jsou v tomto provedení bez plastových nebo vícesložkových návleků. Celkové rozměry nástroje jsou 570 × 72 × 28 mm a hmotnost činí 2 596 g.

Kalené ozubení a konstrukce hasáku

KNIPEX vyrábí tento trubkový hasák z chromvanadiové oceli. Nástroj je kovaný a vícestupňově kalený v oleji. Zuby pracovních čelistí jsou dodatečně indukčně kalené. Kombinace konstrukce těla, dlouhých rukojetí a kaleného ozubení je navržena pro přenos síly při práci s trubkovými a závitovými spoji.

Povrch hasáku je opatřen červenou práškovou barvou, zatímco čelisti jsou leskle broušené. Nástroj odpovídá normě DIN 5234.

Pro trubky, matice a závitová šroubení

Rohový hasák 45° KNIPEX 570 mm 83 20 020 je konstrukčně určen nejen pro uchopení kruhových trubek. Geometrie čelistí umožňuje použití také na plochých částech, maticích a závitových šroubeních odpovídajícího rozměru.

Pro práci s trubkou nebo jinou součástí se pracovní rozevření nastaví pomocí stavěcí matice. Po přiložení čelistí a zatížení rukojeti ve směru otáčení se využívá samosvorný účinek hasáku. Při práci v opačném směru se nástroj obrátí. Toto provedení odpovídá klasickému principu trubkového hasáku švédského typu.

Parametry

Obsah balení

Proč koupit právě Rohový hasák 45° KNIPEX 570 mm 83 20 020?

Rohový hasák 45° KNIPEX 570 mm 83 20 020 kombinuje délku 570 mm, pracovní rozsah až 70 mm a klasickou konstrukci trubkového hasáku švédského typu. Čelisti zahnuté v úhlu 45° jsou navrženy pro stabilní uchopení trubek, závitových šroubení, matic a dalších odpovídajících součástí.

Plynulé nastavení pomocí stavěcí matice umožňuje přizpůsobit rozevření čelistí konkrétnímu rozměru obrobku. Matice je zajištěna proti ztrátě a konstrukce hasáku využívá samosvorný účinek ve směru otáčení. Při práci tak lze sílu přenášet prostřednictvím dlouhé rukojeti přímo na uchopenou součást.

Důležitou součástí konstrukce jsou speciálně kalené zuby upínacích čelistí s tvrdostí přibližně 56 HRC a dodatečně indukčně kalené ozubení. Nástroj je kovaný z chromvanadiové oceli, vícestupňově kalený v oleji a jeho tělo je opatřeno červenou práškovou povrchovou úpravou.

Model KNIPEX 83 20 020 je vhodnou volbou tam, kde je požadován dlouhý ruční hasák s kapacitou až Ø 70 mm, plynulým nastavením, čelistmi pod úhlem 45° a konstrukcí podle normy DIN 5234.
