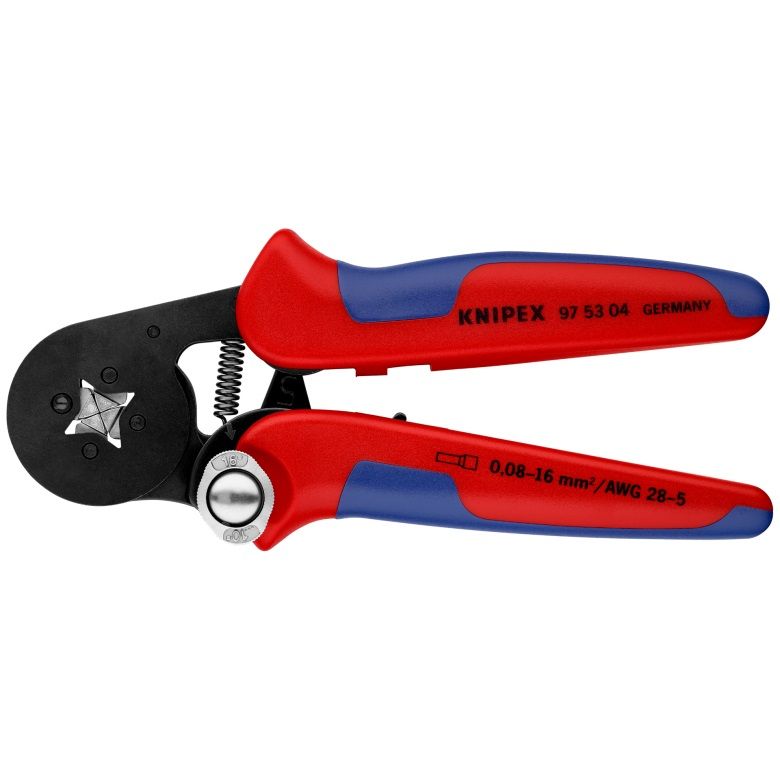

Kleště KNIPEX lisovací 180 mm 975304

Popis produktu

Samonastavitelné kleště pro lisování kabelových koncovek KNIPEX 97 53 04 jsou lisovací kleště se zaváděním dutinek z boku, určené pro krimpování kabelových koncovek a vodičových dutinek v rozsahu 0,08 až 16 mm². Konstrukce se automaticky nastavuje podle velikosti použité koncovky, takže při přechodu mezi různými průřezy není nutné ručně nastavovat lisovací profil.

KNIPEX 97 53 04 jsou určeny pro lisování vodičových dutinek podle normy DIN 46228, část 1 + 4. Kleště vytvářejí čtvercový lisovací profil a používají jedno lisovací hnízdo. Rozsah zpracovatelných průřezů odpovídá 0,08–16 mm², respektive AWG 28–6.

Kleště lze použít také pro dvojité vodičové dutinky do 2 × 6 mm² nebo 2 × AWG 10. Díky tomu lze jedním nástrojem zpracovávat běžné jednoduché i odpovídající dvojité kabelové koncovky používané při elektroinstalačních, rozvaděčových a montážních pracích.

Automatické nastavení podle velikosti vodičové dutinky

Lisovací mechanismus se automaticky přizpůsobuje požadované velikosti kabelové koncovky. Uživatel tedy nemusí před každým lisováním vybírat samostatné lisovací hnízdo podle průřezu vodiče. Konstrukce umožňuje zpracovávat celý výrobcem stanovený rozsah pomocí jednoho lisovacího hnízda.

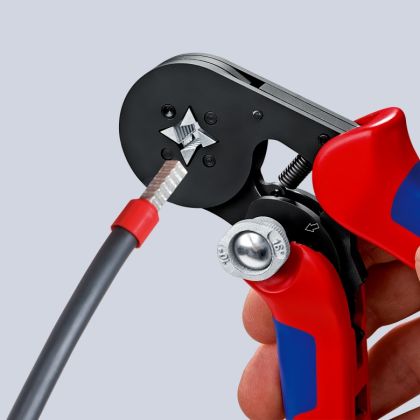

Boční zavádění umožňuje vložit vodičovou dutinku do lisovacího mechanismu ze strany. Toto konstrukční provedení odlišuje model KNIPEX 97 53 04 od variant lisovacích kleští s čelním zaváděním nebo otočnou lisovací hlavou.

Čtvercové lisování vodičových dutinek

KNIPEX 97 53 04 vytvářejí při krimpování čtvercový lisovací profil. Jsou určeny pro kabelové koncovky a vodičové dutinky, které se používají pro zakončení odizolovaných laněných vodičů před jejich následným připojením do odpovídajících svorek a dalších elektrických spojovacích prvků.

Výrobce uvádí lisování vodičových dutinek podle DIN 46228, část 1 + 4. Kleště mají rovněž UL schválení ve spojení s vodičovými dutinkami KNIPEX 97 99 330 až 97 99 399.

Ráčnový mechanismus a kalibrovaný lisovací tlak

Součástí konstrukce je ráčnový mechanismus, který podporuje opakovatelnou kvalitu lisování. Ráčna je provedena jako odemykatelná. Lisovací tlak je výrobcem přesně nastaven a kalibrován.

Při lisování tak kleště pracují s definovaným mechanismem namísto toho, aby výsledné stlačení koncovky záviselo pouze na odhadu obsluhy. To je důležité při opakovaném krimpování většího množství vodičových dutinek různých průřezů.

Účinný převod páky pro vysokou lisovací sílu

Konstrukce kleští využívá účinný převod páky, díky kterému je dosahováno vysoké lisovací síly. Mechanický převod přenáší sílu působící na rukojeti do lisovacího mechanismu a podporuje zpracování kabelových koncovek v celém stanoveném rozsahu kleští.

Výrobce současně uvádí úzkou šířku rukojeti, hladkou manipulaci a nízkou hmotnost. Vícesložkové rukojeti jsou ergonomicky tvarované pro pohodlné držení při opakovaném lisování.

Chrom-vanadiová elektroocel

Tělo kleští je vyrobeno ze speciální kvalitní chrom-vanadiové elektrooceli, která je kalena v oleji. Kleště mají leštěné provedení a jsou opatřeny vícesložkovými rukojeťmi.

Celková délka modelu KNIPEX 97 53 04 činí 180 mm. Rozměry nástroje jsou 180 × 77 × 21 mm a hmotnost činí 459 g. Kompaktní konstrukce spojuje lisovací mechanismus pro rozsah 0,08–16 mm² do jednoho ručního nástroje.

Lisovací rozsah 0,08 až 16 mm²

Rozsah 0,08–16 mm² umožňuje používat jedny kleště pro řadu různých průřezů vodičových dutinek. V americkém systému odpovídá výrobcem uváděný rozsah hodnotám AWG 28–6.

Vedle jednoduchých dutinek podporují kleště také dvojité koncovky vodičů do 2 × 6 mm² nebo 2 × AWG 10. Automatické přizpůsobení lisovacího mechanismu omezuje potřebu nastavování kleští při změně průřezu zpracovávané koncovky.

Parametry

Obsah balení

Proč koupit právě Samonastavitelné kleště pro lisování kabelových koncovek KNIPEX 97 53 04?

Samonastavitelné kleště pro lisování kabelových koncovek KNIPEX 97 53 04 kombinují automatické přizpůsobení velikosti vodičové dutinky s širokým lisovacím rozsahem 0,08 až 16 mm². Jedno lisovací hnízdo tak umožňuje zpracovávat různé průřezy bez ručního nastavování kleští při každé změně koncovky.

Čtvercový lisovací profil, ráčnový mechanismus a z výroby nastavený kalibrovaný lisovací tlak jsou navrženy pro opakovatelnou kvalitu krimpování. Kleště jsou určeny pro lisování vodičových dutinek podle DIN 46228, část 1 + 4 a podporují také dvojité vodičové dutinky do 2 × 6 mm².

Model KNIPEX 97 53 04 je vhodný tam, kde se při elektroinstalačních a montážních pracích pravidelně zpracovávají kabelové koncovky různých průřezů. Boční zavádění, účinný převod páky, vícesložkové rukojeti a automatické přizpůsobení lisovacího mechanismu umožňují používat jeden nástroj pro široký rozsah vodičových dutinek.
