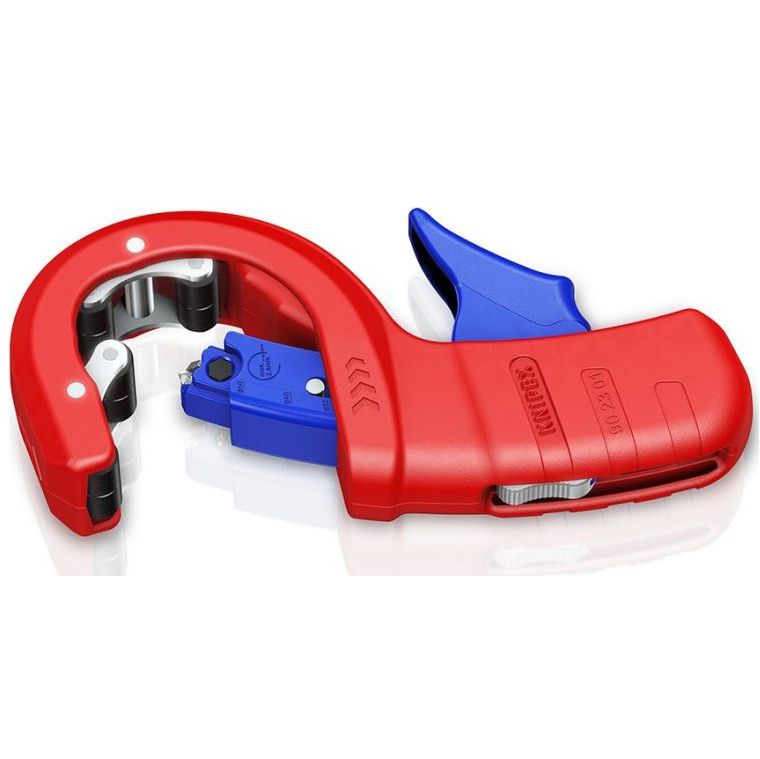

Řezák trubek KNIPEX DP50 902301BK 32-50 mm

Popis produktu

Řezák trubek KNIPEX DP50 32–50 mm 90 23 01 BK je ruční nástroj určený pro řezání a současné srážení hran běžných tenkostěnných plastových odpadních a drenážních trubek. KNIPEX DP50 pracuje s trubkami o průměru 32, 40 a 50 mm a zvládá plastové potrubí s tloušťkou stěny až 2,4 mm.

Hlavní funkcí řezačky KNIPEX DP50 je spojení dvou pracovních operací do jednoho kroku. Nástroj při jednom pracovním postupu trubku odřízne a současně vytvoří zkosení hrany. Podle výrobce proto po řezu není nutné dodatečné seřizování ani odstraňování otřepů. Čistě upravená hrana zároveň omezuje riziko zablokování nebo poškození těsnění při následné montáži potrubního spoje.

Řezačka je určena pro vysokoteplotní a další plastové trubky o průměru 32, 40 nebo 50 mm. Vedení potrubí během řezání zajišťují samonastavitelné válečky s kluznými ložisky. Konstrukce nástroje současně ponechává dobrý výhled na místo řezu, což usnadňuje přesné umístění řezačky na požadovanou délku potrubí.

Řezání a srážení hrany v jednom pracovním kroku

KNIPEX DP50 je konstruován tak, aby během jednoho pracovního postupu provedl samotné oddělení plastové trubky i úpravu její hrany. Při řezání vzniká zkosení potřebné pro následné spojování potrubí. Není proto nutné po každém řezu samostatně odstraňovat otřepy nebo dodatečně upravovat řeznou hranu.

Tato konstrukce je praktická zejména při instalaci plastového odpadního potrubí, kde je po zkrácení trubky důležitá čistá a správně upravená hrana. Omezení otřepů pomáhá snížit riziko poškození těsnění při zasouvání trubky do hrdla a také potenciálního zachytávání nečistot v místě spoje.

Pro plastové trubky Ø 32, 40 a 50 mm

Řezačka plastových trubek KNIPEX DP50 90 23 01 BK je určena pro tři běžné průměry potrubí: Ø 32 mm, Ø 40 mm a Ø 50 mm. Maximální podporovaná tloušťka stěny plastové trubky činí 2,4 mm.

Jeden nástroj tak lze použít při práci s několika rozměry tenkostěnného plastového odpadního potrubí. Konstrukce je určena mimo jiné pro vysokoteplotní a další plastové trubky odpovídajících průměrů a tloušťky stěny.

Samonastavitelné vodicí válečky

Správné vedení trubky během řezání podporují samonastavitelné válečky s kluznými ložisky. Potrubí je při otáčení vedeno v nástroji a řezací čepel může postupně procházet obvodem trubky.

Konstrukce řezačky zároveň poskytuje přímý výhled na místo řezu. Nástroj lze díky tomu před zahájením práce umístit na požadovanou pozici a během řezání kontrolovat jeho polohu vůči trubce.

Pružinový řezací nůž

Řezací mechanismus KNIPEX DP50 používá pružinově uloženou čepel. Po správném nasazení nástroje není během samotného řezání potřeba provádět další průběžné nastavování nože. Pružinový mechanismus vytváří potřebný přítlak čepele při postupném řezání trubky.

Toto řešení odlišuje DP50 od způsobu práce s některými klasickými rotačními řezačkami, u kterých je nutné během jednotlivých otáček postupně měnit přítlak řezného kolečka.

Oboustranná vyměnitelná čepel

KNIPEX vybavil model DP50 oboustrannou čepelí vyrobenou z materiálu používaného pro kuličková ložiska. Čepel má dvě řezné hrany. Pokud používaná řezná hrana vykazuje známky opotřebení, lze čepel otočit a pokračovat v práci s druhým ostřím.

Po opotřebení obou řezných hran je možné čepel vyměnit. Výrobce umožňuje její výměnu bez použití nářadí. Pro model 90 23 01 BK je jako náhradní díl určena oboustranná čepel KNIPEX 90 23 01 E01.

Možnost řezání krátkých segmentů

Konstrukce KNIPEX DP50 umožňuje provádět také ořezávání nebo jemné zkracování potrubí. Výrobce uvádí možnost řezat segmenty již od délky přibližně 10 mm. Nástroj je proto použitelný nejen pro běžné dělení trubek, ale také pro přesnější korekce jejich délky při montáži.

Pouzdro vyztužené skelnými vlákny

Tělo řezačky je vyrobeno z plastu vyztuženého skelnými vlákny. Celkové rozměry nástroje jsou 202 × 91 × 40 mm. Aktuální technické údaje výrobce pro objednací číslo 90 23 01 BK uvádějí hmotnost 317 g.

Kompaktní konstrukce v sobě spojuje vedení potrubí, řezací mechanismus a funkci srážení hrany. Pro řezání tří podporovaných průměrů plastových trubek tak není nutné používat samostatný řezák a následně další nástroj pro odstranění otřepů nebo vytvoření zkosení.

Parametry

Obsah balení

Proč koupit právě KNIPEX DP50 90 23 01 BK?

KNIPEX DP50 90 23 01 BK spojuje řezání tenkostěnné plastové odpadní trubky a srážení její hrany do jednoho pracovního postupu. Je určen pro běžné průměry 32, 40 a 50 mm a pro trubky s tloušťkou stěny až 2,4 mm.

Výhodou konstrukce je především čistý způsob zpracování konce potrubí. Po provedení řezu není podle výrobce nutné dodatečné odstraňování otřepů nebo další seřizování. Upravená hrana omezuje riziko poškození těsnění při montáži a potenciálního vzniku míst, ve kterých by se mohly zachytávat nečistoty.

Práci usnadňují samonastavitelné vodicí válečky s kluznými ložisky, dobrý výhled na místo řezu a pružinově uložená řezací čepel, která během řezání nevyžaduje průběžné nastavování. Nástroj umožňuje také jemné zkracování a řezání segmentů od délky přibližně 10 mm.

Oboustranná čepel nabízí dvě využitelné řezné hrany. Po opotřebení první strany ji lze otočit a po spotřebování obou ostří vyměnit bez použití dalšího nářadí. KNIPEX DP50 je tak řešen jako specializovaný řezák plastových odpadních trubek pro situace, kdy je požadováno současné dělení potrubí a vytvoření upravené hrany pro následnou montáž.
